百實科技飲料廠弱電系統施工方案的詳細講解，飲料廠弱電系統施工方案涵蓋系統組成、施工流程、技術規范及管理要點：

一、系統組成與功能設計

　　百實科技飲料廠弱電系統需滿足生產管理、安全監控、設備控制等需求，核心子系統包括：

1、綜合布線系統

　　?功能：支撐數據、語音、視頻傳輸，覆蓋辦公區、生產車間、倉庫等區域。

　　?配置：

　　主配線架、信息插座、橋架、線管采用熱鍍鋅材質，防腐蝕性強。

　　線纜選用六類非屏蔽雙絞線和光纖，預留冗余。

　　車間內采用防爆型線槽，避免粉塵爆炸風險。

2、安防監控系統

　　?功能：實時監控生產流程、原料存儲、人員出入，防止污染與盜竊。

　　?配置：

　　攝像頭：車間內選用高清防爆攝像頭，倉庫采用紅外夜視攝像頭。

　　存儲：配置NVR，支持30天視頻存儲，關鍵區域延長。

　　控制中心：部署大屏顯示器，集成視頻分析功能(如人員闖入報警、物品移動追蹤)。

3、門禁與考勤系統

　　?功能：管控人員進出權限，記錄工作時間。

　　?配置：

　　讀卡器+指紋識別一體機，支持IC卡與生物識別雙重驗證。

　　車間門禁采用防爆型電磁鎖，斷電自動釋放，確保緊急疏散安全。

　　與HR系統對接，自動生成考勤報表。

4、生產設備控制系統

　　?功能：監控生產線狀態(如溫度、壓力、速度)，實現自動化控制。

　　?配置：

　　傳感器：溫度傳感器、壓力傳感器。

　　控制器：采用PLC，支持Modbus TCP/IP協議，與上位機無縫對接。

　　執行機構：電動調節閥、變頻器。

5、環境監測系統

　　?功能：監測車間溫濕度、粉塵濃度、氣體泄漏。

　　?配置：

　　溫濕度傳感器

　　粉塵檢測儀

　　氣體報警器

二、施工流程與技術規范

1、施工準備

　　圖紙會審：核對弱電點位與土建、機電圖紙沖突(如橋架與消防管道交叉)。

　　材料檢驗：線纜絕緣電阻大，光纖衰減，設備需提供CE/FCC認證。

　　人員培訓：施工人員需通過防爆電氣作業、高處作業等專項培訓。

2、線纜敷設

?路徑規劃：

　　避免與強電平行敷設，交叉時垂直通過，包裹鋁箔屏蔽層。

　　車間內橋架沿柱體敷設，高度距地面≥2.5m，防止機械碰撞。

?固定與保護：

　　線纜扎帶固定，轉彎處彎曲半徑≥線纜直徑10倍。

　　穿墻處套金屬管，縫隙填充防火泥，防水等。

3、設備安裝

攝像頭安裝：

　　傾斜角≤15°，避免逆光拍攝;車間內安裝高度4-6m，倉庫8-10m。

　　防爆攝像頭需配備防爆接線盒，電纜引入裝置使用密封圈。

PLC控制柜安裝：

　　柜體接地電阻小，內部布線按信號類型分區(強電/弱電/模擬量)。

　　預留空位，便于后期擴展模塊。

4、系統調試

　　網絡測試：使用Fluke網絡測試儀，驗證線纜通斷、近端串?dāng)_。

設備聯調：

　　模擬溫度超限，驗證排風系統啟動時間短。

　　測試門禁斷電后電磁鎖釋放功能，確保符合《建筑設計防火規范》要求。

三、施工管理與安全保障

1、進度控制

　　采用甘特圖管理，分階段驗收：

　　第一階段：綜合布線與橋架安裝。

　　第二階段：設備安裝與單機調試。

　　第三階段：系統聯調與培訓。

　　公司召開站班會，通報進度偏差，及時調整資源。

2、質量管理

　　執行“三檢制”：班組自檢→施工員互檢→質檢員專檢，隱蔽工程需監理旁站。

　　關鍵工序錄制視頻，留存質量追溯依據。

3、安全管理

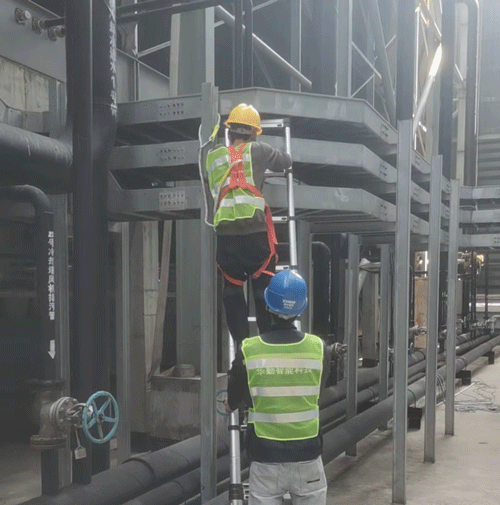

　　高空作業：使用雙鉤安全帶，下方設置警戒區，配備安全員監護。

　　防爆區域：嚴禁攜帶手機、非防爆工具，使用本質安全型儀表。

　　應急預案：配置AED除顫儀、防毒面具，每季度組織消防演練。

四、案例參考與成本效益

　　某飲料廠項目：

　　規模：建筑面積2萬㎡，弱電點位1200個。

　　成本：綜合布線占比35%，安防系統25%，設備控制20%，其他10%。

　　效益：通過環境監測系統降低能耗，門禁系統減少原料損耗。

五、運維建議

　　建立CMDB(配置管理數據庫)，記錄設備型號、位置、維護周期。

　　定期進行預防性維護：清潔攝像頭鏡頭、檢查傳感器校準、備份PLC程序。

　　與供應商簽訂維保協議，確保關鍵備件可快速響應。
