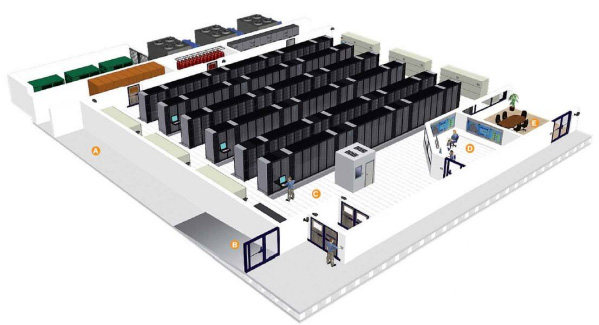

基本介紹

　　數據中心的綜合布線拓撲基于TIA-568標準，并為適合數據中心這樣更為集中的環境做了改進。通常，水平布線區域是作為兩種主要線纜類型之間、水平與主干之間的分割點。綜合布線包括了配線架、終端模塊、快捷跳線、以及線纜。必須要強調的是，這些組件應看作一個整體的系統，所有的組件都為了提供最大的能力與性能而設計。

綜合布線原則

(一)高可靠性原則

　　數據中心是服務器、網絡設備和存儲設備等核心設備互聯中心，任何一條通道或端口的故障均可能造成整個系統的運行不正常甚至中斷，因此數據中心布線系統的可靠性極其重要。除了一般采用的設備冗余、物理備份以外，布線系統本身必須由高質量、高可靠性的產品組成。

(二)高密度原則

　　由于數據中心是整個企業或使用單位的核心設施，巨大的投資使得數據中心的使用空間非常寶貴，因此要求其中的每種設備盡量節約空間。作為數據中心的基礎設施，布線系統采用小尺寸高密度的解決方案，可以為數據中心節省寶貴的空間，從而提高整個數據中心的使用效率。

(三)高安全性原則

　　由于設備擺放集中，數據中心的線纜放置也非常密集，所以，一般布線放在架空地板上/下的開放線槽中。由于通信線纜并為象電力電纜那樣包裹，線纜的防火等級與性能就顯得非常緊要。

(四)可實時化監控原則

　　數據中心布線的基礎架構也可以進行電子監控的。采用目前流行的電子配線架管理系統能為管理員提供交互式的，實時的銅纜與光纜連接管理。電子配線架是網絡管理軟件的有效補充，電子配線架主要是對跳線進行監控、實時檢測、查看、記錄功能。電子配線架為系統管理員提供所有連接的狀態信息

(五)即插即用、快速部署安裝原則

　　預連接光纖系統是專為數據中心光纖布線研發，以為了滿足高可靠性、高密度、工廠端接、工程測試、便于安裝者簡單快速安裝的模塊化解決方案。

a、布線督導

　　各種線纜的敷設是綜合布線中最重要的步驟，因此為了保證布線過程中的線纜不受損壞和整個系統性能的可靠性與穩定，我公司的工程師將自始至終在現場與施工人員一起完成線纜敷設。敷設過程嚴格按照康普標準及相應的國際規范完成。從水平線纜、主干光纜到每個機柜的安裝，高質量的工程安裝能確保布線的質量，保證了系統的可靠性與耐用。

b、配線

　　為保證綜合布線系統各項指標均能達到設計指標，我公司工程師將負責對主、分配線架及光纜的配線和跳線進行安裝。工程實施階段和限期整個施工應分階段實施，并于規定時間前完成施工的所有任務。

施工工藝要求

　　布放電纜的規格程式應用應符合設計要求。布放路由應符合施工設計規定。

　　1)光、電纜布放時，每個拐彎處及過線盒處應設專人，按統一指揮牽引，牽引保持線纜呈松弛狀態，嚴禁出現打小圈和死彎。

　　2)所有的線要有標識，線纜在布放路由上處于易受外界損傷的位置時，應采取保護措施。

　　3)光纜在橋架出口和拐彎點應綁扎，上下走道和爬增的綁扎部分，應墊膠管，避免光纜受側壓，有特殊要求的預留的光纜應按設計要求預留。

　　4)網線接續的環境必須清潔，光纜各連接部分及工具、材料應保持清潔，確保接續質量和密封效果。

　　5)線纜捆綁要牢固，松弛適度、緊密、平直、端正。綁扎線扣要整齊一致線纜彎曲半徑不應小于線纜直徑20倍

　　6)布放跳線應松緊適度，整齊平順。布線的兩端必須有明顯標志，不得接錯，插界部位應緊密牢靠，接觸良好。接插端子不得折斷和彎曲，線纜插接完應進行整線，外觀應平直整齊。

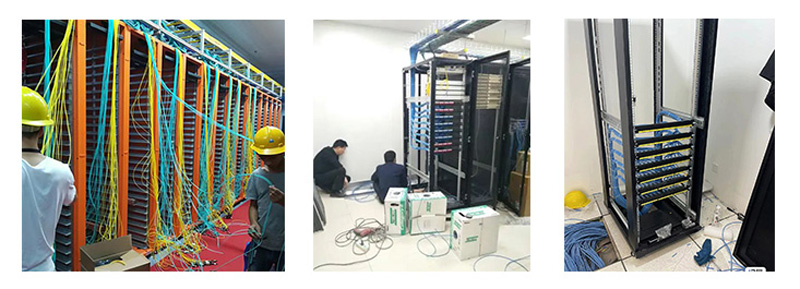

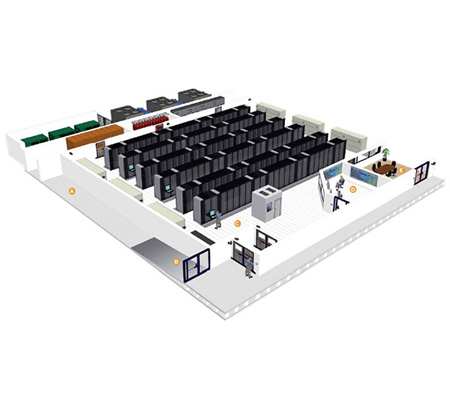

施工現場圖

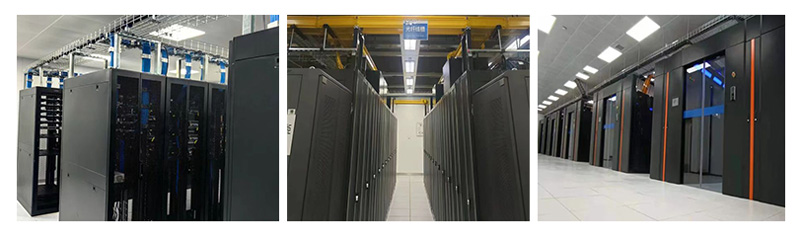

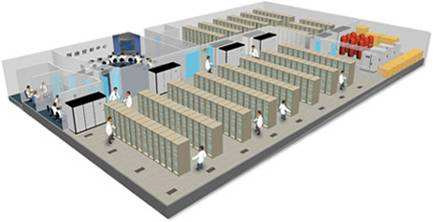

施工效果圖
